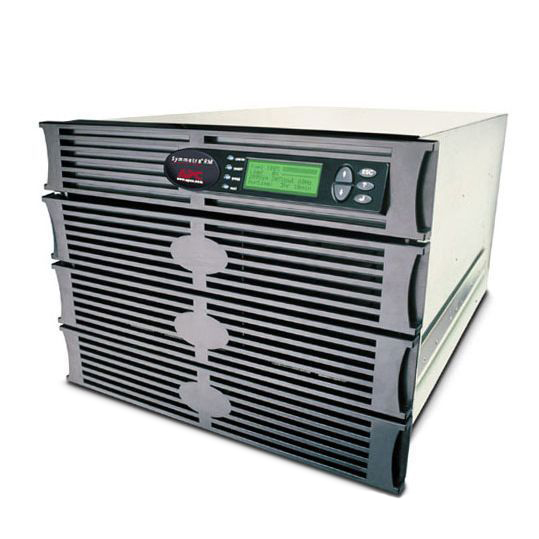

模块化UPS电源的系统结构极具弹性，功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出，使投资规划实现“随需扩展”，让用户随业务发展实现“动态成长”，既满足了后期设备的随需扩展，又降低了初期购置成本。以下进行一下详细：
1、分布式架构
分布式是早期模块化UPS经常使用的一种架构。此类模块化UPS系统层面上等价于数台独立的UPS直接并联，其功率模块利用小型UPS改造而成，可自主独立工作，其特点是：
①除整流、逆变的控制外，均流与逻辑切换也由内部控制单元控制;
②内置容量与功率模块容量一致的静态旁路，在旁路模式时，由每个模块内的静态旁路共同承担负载。
2、分布+集中式架构
分布+集中式结构的模块化UPS电源设备所有的功率模块内置控制单元用于本模块的整流器与逆变器控制，而将整个系统的均流及逻辑切换等功能从模块内部控制单元中提取出来，由一个集中的控制模块控制。为了消除可能引入的单点故障，该控制模块及相应通讯总线均进行1+1冗余。当一个控制单元出现故障时，整个UPS系统中功率模块可由另一处于热备状态的控制单元无缝接管系统控制，保障系统不间断运行。同时，功率模块内不再内置静态旁路，系统配置一个静态旁路模块，其容量即为系统容量。
当市电丢失时，集中控制模块会自激产生同步信号发送给各个模块化UPS电源来保证各单元的输出同频同相。同时在均流的控制实现形式方面，集中式架构的模块化UPS依靠控制模块来检测整个系统的负载电流，然后除以系统模块数量来作为各个UPS模块的均流参考值，进而与各模块输出电流比较后求出偏差值来不断调整各模块的输出电流，以保证系统内模块间良好的均流度。分布+集中控制逻辑模式的优点在于采用独立的均流与逻辑控制单元，均流度更好，且控制逻辑层级清晰，各功率模块之间不存在竞争关系，软件逻辑可靠性较高。为了保证集中控制单元的可靠性，避免单点故障，一般采用该架构的UPS控制单元及通讯线路均会做1+1备份。1+1热备份是最常用的备份方式，其可靠性在各类系统长期运行实践中已得到验证。
