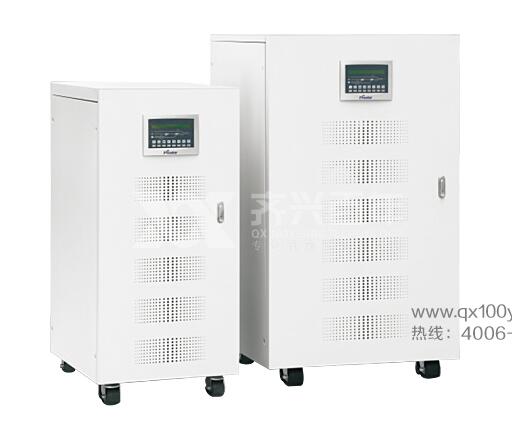

工频单相UPS电源工作原理简介
1.工频单相UPS电源的功能模块之整流模块 单相整流电路的简易连接图。输入为市电零火线和电池正负。D1~D4组成市电全桥整流电路;D5为电池输入二极管。 合上市电输入开关时UPS的单相不可控全波整流电路就开始工作,输出311VDC(220AC额定输入)
2.工频单相UPS电源的功能模块之逆变模块 UPS电源单相全桥逆变电路简易示意图,其变换的目的与前面所讲的全桥整流刚好相反,通过控制Q1-Q4的轮流导通,实现DC/AC变换。再通过变压器升压经LC滤波输出纯净的正弦波电压。
其工作过程如下:上桥臂Q1,Q4导通,得到正弦波的正半周;下桥臂Q2,Q3导通,得到正弦波的负半周。
