目前，随着数据中心如黑马般异军突起，许许多多UPS、铅酸蓄电池厂家也如雨后竹笋。然而能按照正规标准提供蓄电池恒功率放电数据的国产蓄电池厂家比较少,在网上可以查到的有山东圣阳、UTB、艾迪威、科华等。这些厂家在跟踪国际先进理念和技术,自主创新方面走在了前面。相信不久会有更多的厂家跟上。

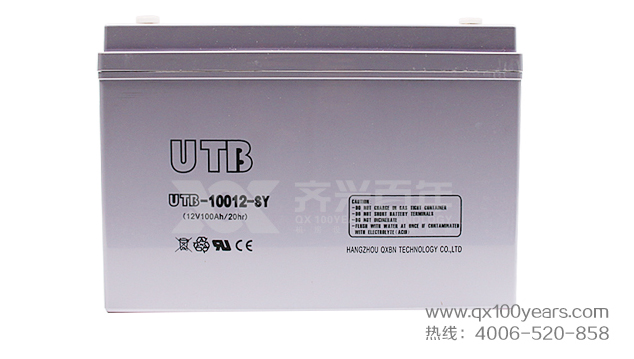

　　现以UTB铅酸蓄电池产品为例,按恒功率放电特性选择蓄电池。查恒功率放电参数表可知,放电20min,终止电压为1.67V/只时的功率为444.9W。

　　根据蓄电池容量计算结果,每只单体电池功率要求为1268.12W,因为1268.12/444.9=2.850,故可以选择这个蓄电池3组并联,每组包含32只 (6×32=192只单体电池),。

因为蓄电池计算总功率为243478.26W,现配置3组蓄电池,配置的UTB铅酸蓄电池总功率为444.9×3×192=256262.4W>243478.26W。因此具有一定的功率裕量。

恒电流法

　　除了利用恒功率放电特性确定蓄电池容量外,还可以利用恒电流放电数据确定蓄电池容量。如果蓄电池的负载中包括恒功率负载和恒电流负载,将恒功率转换为恒电流,进行蓄电池容量的计算将更方便。采用恒电流法计算蓄电池容量需要考虑的问题与恒功率法完全相同,如前所述,包括电压窗设计和单体电池只数的选择、温度校正系数、老化系数。

　　采用恒电流法确定蓄电池容量,只需将计算出的所需蓄电池校正恒功率转换为校正恒电流,即可查阅蓄电池恒电流放电数据,确定蓄电池容量。下面介绍将UPS逆变器的恒功率转换为恒电流的方法和恒电流法蓄电池容量计算步骤。

　　1 将逆变器的恒功率转换为恒电流

　　(1)计算UTB铅酸蓄电池恒功率负载

　　按式计算老化和温度校正后蓄电池校正功率为

　　式中, K 老化 -老化系数;

　　K 温度 -温度校正系数;

　　S -逆变器输出视在功率(kVA);

　　cosφ-逆变器负载功率因数;

　　μ-逆变器效率。

　　(2)计算单体电池只数n

　　按式计算单体电池只数为

　　(3)计算蓄电池平均电压 U 平均

　　按式计算平均电压为

　　U 平均 =1.96n

　　(4)将蓄电池恒功率负载转换为恒电流负载

　　首先计算蓄电池平均放电电流(逆变器平均输入电流):

　　2 根据恒电流数据选择蓄电池

　　UTB铅酸蓄电池厂家提供的恒电流放电数据表给出了单体电池在规定放电时间内放电到规定的终止电压所能输出的电流数据。

　　在选择单体电池时,应根据蓄电池恒定放电电流,查阅厂家提供的蓄电池恒电流放电数据表,选择能提供此电流或大于此电流的单体电池。如果表中恒电流数据小于需要的单体电池的电流,可以考虑两组或多组并联,并联组数一般不大于4组。
