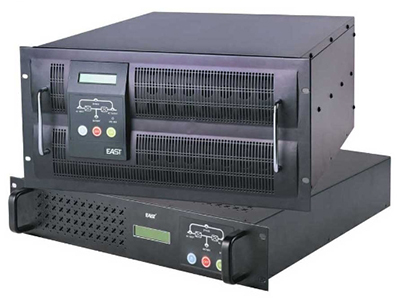

UPS不间断电源作为供应数据中心等场所稳定电力的仪器，24小时不间断是必须的事情，长此以往，多多少少会出现一些故障，需要对UPS电源维修。本文列举几种故障现象以及，和大家分享一下UPS电源维修的技巧。

故障现象：市电中断时，逆变器不工作，红色指示灯长亮。
　　故障分析与UPS电源维修：从故障现象可知，该故障是因电池电压太低引起。所以进行UPS电源维修的时候，需要先打开机盖，若测得电池两端电压只有16.8V，加上市电后两端电压不变，说明故障出在充电电路。

该充电电路工作原理是：市电工作时，主变压器T3输出25V的交流电压，经S2继电器的第1、2脚接点后，再经B1桥堆整流、C21、C22滤波后输出34V的直流电压。然后将其送至可调稳压器U8(MG317T)稳压后对蓄电池充电。
　　用万用表测得C21两端直流电压正常，说明故障位于滤波电路后。当测量MG317T输出脚时，分盛箱出电压只有10V，查输出负载均正常，调整VR3，输出电压不变化，说明U8已损坏。

用同型号的MG317T更换U8，断开电池，调整VR3，使得U8输出电压稳定在28V左右。开机试运行，故障排除。
　　故障现象：一台科华1KVA在线式UPS电源，开机旁路工作正常，按ON开关，无反应，继电器没有闭合，逆变器不能工作。
　　故障分析与UPS电源维修：根据故障现象，大致可判断故障在面板电路或继电器电路。打开机壳，拆下面板，用万用表先测量继电器，正常。

由于按ON开关不起作用，怀疑ON开关损坏，用万用表红、黑两笔分别接在ON开关的两端，按下ON开关，电阻为0Ω，证明ON开关是好的。

接上电源，用万用表直流电压档分别测量ON开关的两端对地直流电压，发现一端有电压，另一端无电压，而无电压端通过电阻R99与电阻R100相连接，再用万用表分别测R99两端对地电压，一端有电压，而与ON相连的一端无电压。

关掉电源，测量R99在线电阻值为无穷大，而R99的电阻值应为100KΩ，换一只100KΩ的电阻，按上电源，按下ON开关，逆变器能工作，输出有220V交流电压，接上负载，能正常工作，故障排除。
　　
