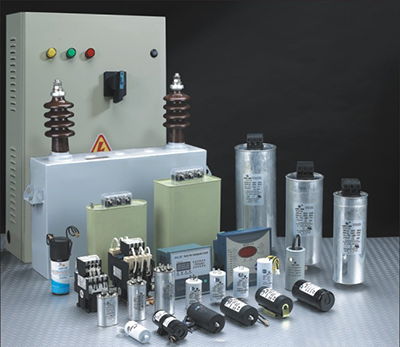

逆变器作为UPS电源中的重要部件，其主要的功能是讲直流转换为交流，当然逆变器的“设计根据”无法讨论,但从UPS输出端的电容量可以比较容易地说明问题。

　　按照上面的说法计算出来UPS电源的电容量C(或电容器的无功功率Q)就不仅是逆变器脉宽调制的滤波电容,而且还要承担输出的无功功率,称之为“补偿电容”。也就是说UPS输出部分的电容器是滤波电容加补偿电容,这个电容量是很大的。

在上面所举的例子中, UPS电源电容器的容量至少为60kvar。,说明这个电容不是补偿电容加滤波电容,只是滤波电容。不知哪一个厂家的UPS的输出部分的电容器的容量是上述作者说的那么大呢?如果有,也希望能看到事例。如果是那样的话,那么我举的UPS实例都不能正常工作了,可是我也没听说这些UPS在使用中发生了什么问题。

UPS电源电容器是补偿电容加滤波电容,数值很大。那么在正常工作时,逆变器不仅要供电给负载,还要承担这么大的电容需要的容性电流,自然负担不了很大的负载了。

用电容是48kvar(80×0.6),电容电流为218A(按电压220V计算),负载是64kW(80×0.8)的电阻计算,负载电阻电流是291A,则进入逆变器的电流是二者的相量和,为364A。但是逆变器是按有功功率48kW能力设计的,仅能承受291A。这样就过载了25%。而逆变器又没有保护,就把逆变器的功率管烧毁了。

这是一个多么可怕的景象,而且是无一例外。至于逆变器输出有功功率选择功率器件是根据什么标准或设计规范或是哪个UPS电源厂家的规定?没有说明,如果这种说法真有根据,希望能够真正看到,让大家有一个更清晰的认识。
